アレンジ概要は、ベーシックモデルの高圧部とトリガー部を２式にした事です。
細々とした説明は省略させて頂き、回路図(下図)をご覧ねがいます。
ベーシックモデル(ＣＤＩ(３))の回路に高圧部とトリガー部を１回路づつ追加した回路に過ぎない事をお気付き頂けたでしょうか？
下記に 回路図を示しました。

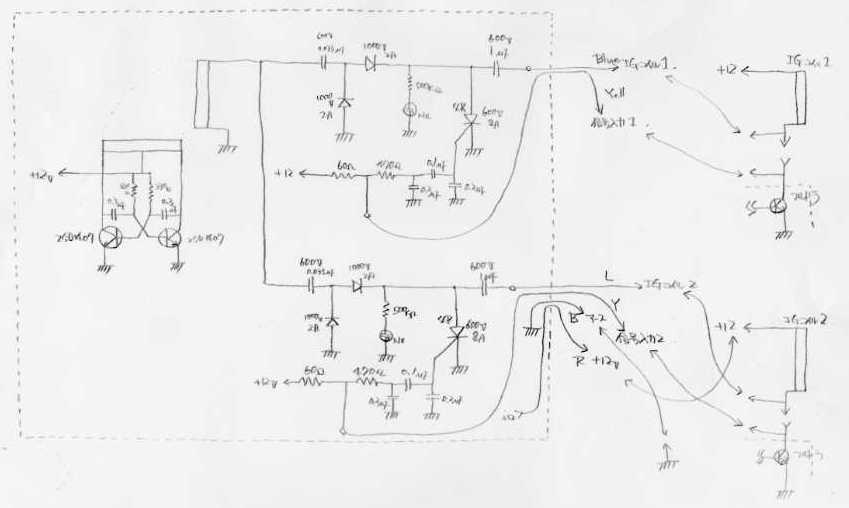

" アレンジタイプＣＤＩ回路図 ”
次に、使用した部品を掲載します。ベーシックタイプとの差異を強調するために高圧部とトリガー部を２分割して掲載しました。
＜使用部品＞
使用した部品とスペック、購入単価を掲載します。( いずれも参考値とお考え下さい )
（インバータ部） < 800円/台 >
トランス ：ＳＰ-１２０３ (ＳＥＬ製) ( 0-CT-12V 300mA ) 650円/個
トランジスタ：２ＳＤ１４０６ ＊ ２本 ( 60V 3A 20W ) 50円/個 ( 2SD1407 → 2SD1406 ）
抵抗 ：３３０Ω 1W * 2 10円/本
コンデンサ ：0.1μF 25WV * 6 5円/個
（高圧部Ａ） < 710円/台 >
サイリスタ ：ＳＦ８ＪＺ４７(東芝製)（ 600V 8A ）130円/個
ダイオード ：1000V 2A 整流用 *２ 40円/本
コンデンサ ：0.033μF 600WV 90円/個 *１, 1.0μF 600WV *1 300円/個
ネオンランプ：110V パイロットランプ 100円/本
抵抗 ：1MΩ 1/2W*2 5円/本
（トリガー部Ａ） < 70円/台 >
抵抗 ：120Ω 2W＊２，470Ω 1/2W＊１ {1/2Wは 5円/本､2Wは20円/本}
コンデンサ ：0.1μF 25WV *５ 5円/個
（高圧部Ｂ） < 710円/台 >
サイリスタ ：ＳＦ８ＪＺ４７(東芝製)（ 600V 8A ）130円/個
ダイオード ：1000V 2A 整流用 *２ 40円/本
コンデンサ ：0.033μF 600WV 90円/個 *１, 1.0μF 600WV *1 300円/個
ネオンランプ：110V パイロットランプ 100円/本
抵抗 ：1MΩ 1/2W*2 5円/本
（トリガー部Ｂ） < 70円/台 >
抵抗 ：120Ω 2W＊２，470Ω 1/2W＊１ {1/2Wは 5円/本､2Wは20円/本}
コンデンサ ：0.1μF 25WV *５ 5円/個
上記以外に、ケース（ W/H/D:90/60/125 560円）、７ＰＬ型ラグ板 ＊ 4 個 ( 30円/個 )、
その他、ゴムブッシュ、ビス、ナット 、ﾜｯｼｬｰ、ﾘｰﾄﾞ線、シリコングリス、はんだ他が必要です。
ベーシックモデル(ＣＤＩ(３))の回路に高圧部とトリガー部を追加した回路に過ぎない事を、
お気付き頂けたでしょうか？部品代としてはベーシックモデル時より千円程度の追加で製作可能です。
本件のように、ベーシックモデルＣＤＩの回路はシンプルなものとなっておりますので、
それぞれの必要性に合わせたタイプに容易にアレンジ(チューンＵＰ)する事が可能です。
大いにアレンジ(チューンＵＰ)を検討してみて下さい。
トップへ
個人的目的で(知人への送別品として) ＣＤＩを製作しました。
以前とは違いベーシックな回路（ＣＤＩ(３)）は固まっていたのですが、
対応する車(エンジン)が２台のＩＧコイルを搭載するタイプでした。
ベーシックモデルの回路のままでは２台製作して対応する事も可能ですが、
ベーシックのアレンジ版を作成する事で対応しました。
同時にコンテンツを作って、本ＣＤＩ回路の汎用性の高い事を宣伝しようと言う企みが
有ったからです。
